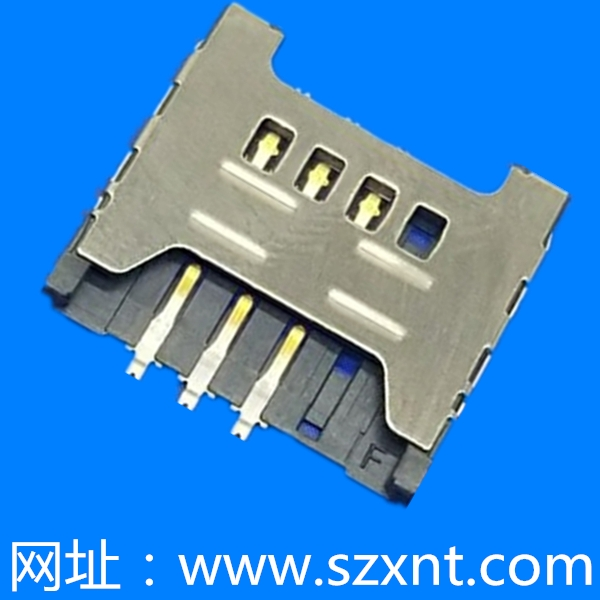

SIM卡（Subscriber ldentity Model用戶辨認模塊）也稱為智能卡、用戶身份辨認卡，GSM手機機必須裝上此卡方能運用。它能可靠確保用戶的正常通信，避免并機和通話被竊聽。中國聯通與中國移動都發行有SIM卡，供手機用戶運用。SIM卡在銀行POS終端機中也得到廣泛運用。因此，相應的SIM卡座得到很多開發。

SIM卡座電路設計中，為確保SIM卡發揮良好的功用，在電路設計中需要遵從以下設計準則：

SIM卡座與模塊距離不應太遠，越近越好。確保SIM卡信號布線不超越20cm。

SIM卡信號線遠離RF線和電源線。

SIM信號線要進行包地處理。CLK與DATA布線不宜過近避免串?dāng)_。

為了確保良好的ESD維護，建議增加TVS管。選擇ESD器材的寄生電容不宜超越50pF。放置位置接近SIM卡槽。

在4條重要線上預留33pF電容，濾除高頻攪擾，電容接近SIM卡槽。

SIM電源引腳還需并聯1顆小于1uF的旁路電容，并接近SIM卡槽。
